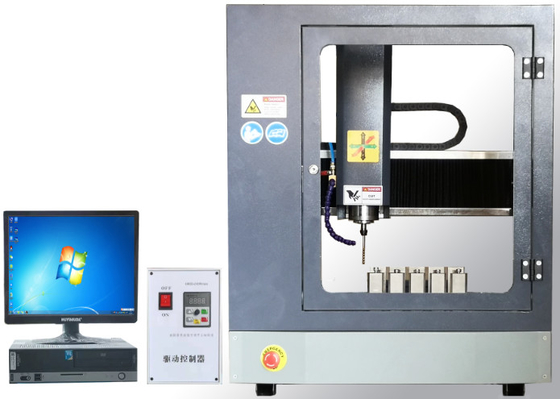

WZY-60A 자동 샘플 제작 장비

개요:

이 일련의 장비는 주로 비금속 재료(예: 폴리염화비닐, 폴리에틸렌, 폴리프로필렌 플라스틱 파이프, 플레이트 등) 및 경질 플라스틱(예: 스트레칭, 압축, 굽힘, 충격, 열 변형 등

이 기계는 주로 절단 호스트, 제어 시스템, 드라이브 컨트롤러, 공기 펌프, 흡입 핀 장치 등을 포함합니다. 이 기계 제어 시스템의 제어 소프트웨어는 WIN7 플랫폼에서 개발된 제어 시스템을 기반으로 합니다.3축 제어 작동 원리는 성숙하고 안정적이며 고급 3축 연결 제어 방법은 고정밀 볼 나사와 대형 스테퍼 모터를 사용하여 자동 절단을 위한 고속 스핀들 모터를 구동하여 가공 작업의 정확성을 보장합니다. , 그것은 중국에서 가장 진보된 자동 샘플 준비 장비입니다.

이 기계는 기존의 프로토타입 제조에 비할 데 없는 장점이 있습니다.첫째, 생산하는 샘플의 모양에 제한이 없습니다.프로그램만 있으면 스트립형, 덤벨형, 원형, 각종 불규칙형 등 다양한 형태의 샘플을 제작할 수 있다.둘째, 처리 정확도가 높습니다.덤벨을 절단하든 밀링하든 샘플의 모양에 제한을 받지 않습니다.플랫폼에 고정할 수 있는 한 처리할 수 있습니다.

표준 준수:

1) GB/T1040-2006 "플라스틱의 인장 특성 시험 방법"에 명시된 아령형 시편.

2) GB/T8804.1-2003 "열가소성 파이프 - 인장 속성 결정 - 파트 1: 테스트 방법의 일반 원칙"에 명시된 아령 모양의 시편.

3) GB/T8804.2-2003 "열가소성 파이프 - 인장 특성 결정 - 파트 2: 비가소화 폴리염화비닐(PVC-U), 염소화 폴리염화비닐(PVC-C) 및 내충격성 폴리염화비닐(PVC-H1) 파이프 ".

4) GB/T 8804.3-2003 "열가소성 파이프 - 인장 특성 결정 - 파트 3: 폴리올레핀 파이프"에 지정된 아령형 시험편.

제품 특징:

절단 호스트:

1. 프레임 재질은 전체 기계의 강도를 보장하기 위해 기둥 두께가 15mm인 6061 알루미늄 합금입니다.CNC CNC CNC 머시닝 센터는 부품의 정확성과 전체 기계의 성능을 보장하기 위해 정밀 가공에 사용되며,

2. 작업대는 모든 표면이 양극 처리되고 PVC 보호판이 표면에 설치된 일체형 T 자형 홈 테이블입니다.작업대 크기는 700×500×30mm(길이×넓이×두께)입니다.

3. 드라이브는 고정밀 볼 나사로 구동되고 기계의 가공 정확도를 보장하기 위해 정사각형 고정밀 선형 가이드 레일과 일치하는 하이 스텝 동기 모터를 채택합니다.유효 스트로크는 X축 300mm, Y축 400mm, Z축 100mm입니다.

4. 최대 스핀들 속도는 24000 r/min에 도달할 수 있으며 1.5kW 속도는 가변 주파수 조정이 가능합니다.조정은 수동으로 조정할 수 있어 작업이 간단하고 편리합니다.스핀들의 장기간 안정적인 사용을 보장하기 위해 대유량 냉동 워터 펌프가 장착되어 있습니다.

5. 이 기계에는 우발적 작동 및 충돌을 방지하기 위해 XYZ 축 제한이 장착되어 있습니다.편리한 수동 공구 설정, 미세 조정 등을 위한 수동 핸드휠이 장착되어 있습니다.

6. 전용 샘플 로딩 장치가 장착되어 최대 5개의 워크스테이션을 처리할 수 있어 설치 및 운영이 간단하고 편리합니다.

씨제어 시스템:

1. 기계 제어 시스템은 간단한 인터페이스와 편리한 조작으로 WIN7 플랫폼에서 개발된 Ncstudio 제어 소프트웨어를 기반으로 합니다.

2. Ncstudio 소프트웨어는 절단 호스트를 지원하는 데 사용되며 호스트의 XYZ 및 스핀들 이동 및 궤적은 소프트웨어의 NC 프로그램을 통해 제어됩니다.

3. 사전 설정된 프로그램을 통해 호스트의 절단 프로세스를 구현하십시오.이 프로그램은 CAD 및 기타 설계 소프트웨어를 지원할 수 있는 수동 편집도 가능하며 지침 형식인 G 코드 형식으로 편집할 수 있습니다.

4. 소프트웨어 인터페이스에는 가공 궤적, 시뮬레이션 가공, 프로그램 편집, 다양한 좌표점, 수동 제어 기능, 자동 제어 기능 옵션, 스핀들 제어 버튼 등과 같은 기능이 있습니다.

5. 가공 프로그램에서 공통 재료에 대한 아령 모양의 샘플 준비 프로그램은 해당 프로그램을 선택하여 완료할 수 있습니다. (샘플 모양과 크기가 많기 때문에 일반적으로 사용되는 두 가지 절단 프로그램이 구성됩니다. 필요조건에 따라 주문을 받아서 만들어질 수 있습니다).

드라이브 컨트롤러

제어 시스템과 절단 호스트를 연결하는 제어 시스템입니다.제어 시스템의 명령을 받아 절단 호스트의 XYZ 축과 스핀들을 정밀하게 제어하여 절단 기능과 정확한 위치 지정을 달성할 수 있습니다.

사일런트 에어 펌프:

1. 기기에는 누출 방지 및 압력 보호 장치가 함께 제공됩니다.

2. 전체 크기는 435 * 430 * 640mm로 작으며 부피는 10L, 유량은 220V 550w, 오일 프리, 작동 중 조용합니다.

3. 배기 압력: 0.7MPa, 전체 중량: 25kg.

흡입 핀 장치:

브랜드의 고출력 진공청소기는 12L의 용량, 220V 출력 1.2kW, 32mm의 대구경, 더욱 부드러워진 흡입핀, 18pa의 진공도, 외형 치수 250*250*430mm를 갖췄다.

기술적인 매개변수:
