제품 상세 정보:
결제 및 배송 조건:
|
| 제품명: | 플라스틱 파이프 시스템 및 부속품에 대한 장기 압력 및 온도 사이클 테스트를 수행하는 파이프 테스트 장비 | 온도 균질성: | ±0.5℃ |
|---|---|---|---|
| 디스플레이 모드: | 터치스크린 디스플레이 | 흐름 속도: | >0.9m/초 |
| 사이클 수: | 0부터 100,000까지의 횟수 | 온도 조종 정확도: | 설정값 ±0.5°c |
| 제어 방법: | PLC 제어 | 온도 조절 범위: | 20°c ~ 실온(실온 > 20°c) |
| 강조하다: | 플라스틱 시스템용 파이프 테스트 장비,장시간 압력 사이클 테스트 장비,파이프 피팅용 온도 사이클 테스트 |
||

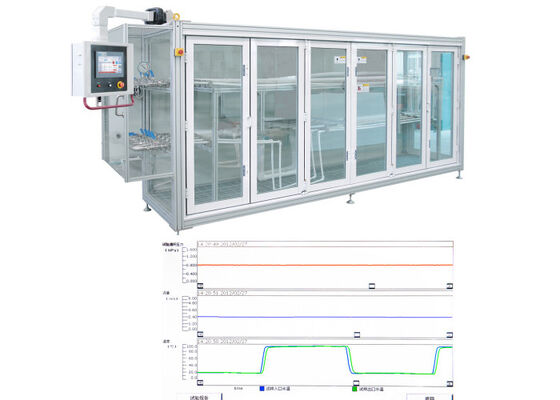

CHW 시리즈 뜨거운 물과 차가운 물 순환 테스트 기계
이 특수 시험 시스템은 엄격한 표준 사양에 따라 플라스틱 파이프 시스템 및 피팅의 성능을 평가합니다.장비는 미리 정의된 내부 압력을 파이프 샘플에 적용하고 미리 결정된 시험 기간 동안 냉각과 뜨거운 온도 사이클을 교대합니다.요구 된 시험 주기를 완료 한 후, 시스템은 시험 된 파이프 및 피팅이 누출 또는 파열 결함을 나타내는지 확인합니다.
시험 절차:이 장기 안정성 검증은 플라스틱 파이프 시스템 샘플 당 5,000 개의 뜨거운 물과 차가운 물 순환 주기를 요구합니다.각 순환은 30분 (15분 냉수 순환 후 15분 뜨거운 물 순환), 테스트 장비의 안정적인 장기 연속 작동과 일관성 있는 안정적인 성능을 요구합니다.
This testing machine is custom-manufactured in full compliance with European technical specifications for a renowned European brand and has demonstrated zero technical or quality faults throughout years of practical operation across European markets.
시스템 구성요소:이 장치는 4개의 핵심 기능 구성 요소로 구성됩니다: 냉수 교환 실행 모듈, 뜨거운 물 교환 실행 모듈, 샘플 테스트 챔버 및 산업 냉장기.우아한 외관 디자인, 모듈 구조 구조, 최첨단 제어 기술, 안정적인 운영 성능, 신뢰할 수있는 품질 및 직관적인 사용자 친화적인 운영.
| 표준 번호 | 표준 이름 |
|---|---|
| ISO 10508 | 열 및 냉수 시스템에서 사용되는 열탄화 파이프 및 피팅에 관한 관련 규정 |
| ISO 19893 | 플라스틱 파이프 시스템 - 열과 차가운 물을 위한 열 플라스틱 파이프 및 피팅 - 장착된 집합체의 온도 순환에 대한 저항을 위한 시험 방법 |
| GB/T 19993-2005 | 열 녹아 있는 플라스틱 물 공급 및 배수 파이프 시스템 및 파이프 관절 시스템의 열순환에 대한 시험 방법 |
| GB/T 18997.1-2003 | 알루미늄-플라스틱 복합 압력 파이프 - 부분 1: 알루미늄 튜브의 중복 용접과 함께 알루미늄-플라스틱 파이프 |
| GB/T 18997.2-2003 | 알루미늄-플라스틱 복합 압력 파이프 - 2부: 알루미늄 파이프 합금 알루미늄-플라스틱 파이프 |
| GB/T 18742.2-2002 | 뜨거운 물과 차가운 물을 위한 폴리프로필렌 파이프 시스템 - 2부: 파이프 재료 |
| GB/T 18742.3-2002 | 고온 및 냉수 폴리프로필렌 파이프 시스템 3부: 부착 |
| GB/T 18992.2-2003 | 횡단 연결 된 폴리에틸렌 (PE-X) 파이프 재료를 사용하는 뜨거운 물과 차가운 물 시스템 - 2부: 파이프 재료 |
| GB/T 18993.2-2003 | 뜨거운 물과 차가운 물을 위한 염화 된 폴리바이닐 클로라이드 (PVC-C) 파이프 시스템 - 2부: 파이프 재료 |
| GB/T 18993.3-2003 | 뜨거운 물과 차가운 물을 위한 염화 된 폴리바이닐 클로라이드 (PVC-C) 파이프 시스템 - 3부: 부착장 |
| GB/T 18991-2003 | 열과 차가운 물 시스템용 열탄화 플라스틱 파이프 및 피팅 |
| 프로젝트 | 지수 |
|---|---|
| 압력 조절 범위 | 00.40 Mpa ~ 1.20 Mpa |
| 제어 정확성 | 설정 값 ±0.02mPa (열기로 냉동 전환 과정 포함) |
| 시험역 | 1-6 |
| 최대 총 측정 된 가로 면적 | 6200 mm2 (2 × φ63); 요청에 따라 사용자 정의 할 수 있습니다. |
| 뜨거운 물 과 차가운 물 모두 에 대한 순환 시간 | 600년대와 1800년대 사이의 모든 설정 |
| 뜨거운 물 과 차가운 물 을 번갈아 주는 시간 | ≤ 60s |
| 사이클 수 | 0에서 100까지000 |
| 표본의 직선 파이프 섹션의 최대 길이 | 3700mm |
| 표시 모드 | 터치 화면 표시 |
| 제어 방법 | PLC 제어 |
| 흐름 속도 | >0.9m/s |
| 물 품질 | 순수한 물, 이온화 된 물 또는 부드러운 물 |
| 자동 물 공급 압력 | >0.05mpa |
| 온도 표시 읽기 오류 | ±0.2°C |
| 샘플 입구와 출구 사이의 온도차 | <2°C |
| 냉수 저장 용기 온도 조절 범위 | 20°C에서 실내 온도 (실내 온도> 20°C) |
| 냉수 온도 제어 정확성 | 설정 값 ±0.5°c |
| 냉수 온도 균일성 | ±0.5°C |
| 열물 탱크 온도 조절 범위 | 방 온도 95°C |
| 뜨거운 물 온도 제어 정확성 | 설정 값 ±0.5°c |
| 뜨거운 물 온도 균일성 | ±0.5°C |
| 전력 공급원 | 380 ((1-15%)vac ∼380 ((1+10%)vac 50hz 25kw |
| 윤곽 차원 | L5200 mm × W3200 mm × H2100 mm |
| 설치 크기 | L6000 mm × W4000 mm × H3000 mm |
| 전체 무게 | 3210kg |
| 이름 | 양 |
|---|---|
| 산업용 터치스크린 컴퓨터 | 1 단위 |
| 냉수 저장 용기 | 1 단위 |
| 뜨거운 물 탱크 | 1 단위 |

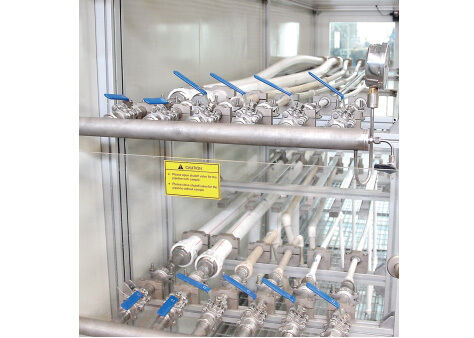

| 시험실 | 1 세트 |
| 미리 충전 장치 | 6개 세트 |
| 다단계형 원심 펌프 | 1 세트 |
| 공기전압 밸브 | 4 |
| 직렬 펌프 | 1 세트 |
| 장착장치 - 63.5 반 고리 | 1 세트 |
| 장착장치 - 60.3 반 반지 | 1 세트 |
| 장착장치 - 54 반지대 | 1 세트 |
| 장착장치 - 40 반 반지 | 1 세트 |
| 장착장치 - 35 반지대 | 1 세트 |
| 장착장치 - 28개의 반지대 | 1 세트 |
| 장착장치 - 22 반 반지 | 1 세트 |
| 장착장치 - 18개의 반지대 | 1 세트 |
| 장착장치 - 15개의 반지대 | 1 세트 |
