WZY-I 샘플 제작 기계 완전 자동 4 축조정 원형

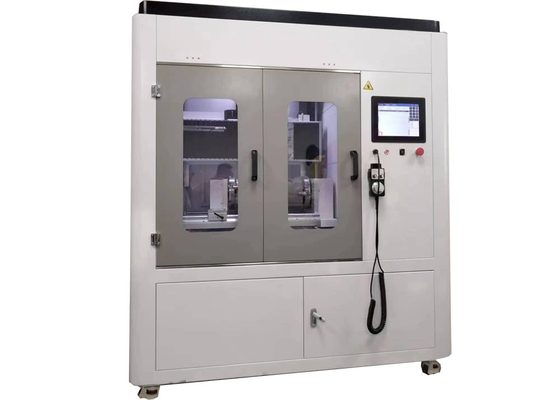

WZY-I 완전 자동 4 축조정 원형

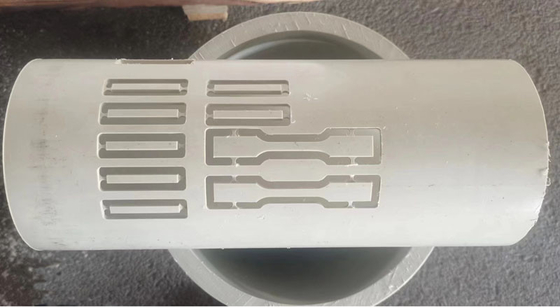

WZY-I 완전 자동 4 주축 수치 제어 원형은 특히 파이프 샘플 제작을 위해 설계됩니다. 그것은 직접적으로 파이프의 어떠한 절단 없이 파이프의 원료로부터의 아령 형태 샘플을 처리할 수 있습니다. 부문이 소관에서 삭제되고 이 장비에 직접적으로 설치되는 한 다수 아령 형태 샘플은 동시에 만들어질 수 있습니다. 다음과 같은 형태는 환상관 중에 부문으로부터 8개 샘플을 만드는 계통도입니다 :

환상관의 아령 모양이 형성된 기계가공 :

취하고 직접적으로 그것을 원형 위에 설치하세요. 설치 방법은 척 방법을 채택합니다.

덤벨 모양의 번호를 처리하기 위해 샘플 길이에 따라 길이 방향을 정하세요.

덤벨 모양의 수를 처리하기 위해 표본 지름에 따라 약지의 방향을 정하세요.

자동 기계가공을 시작하기 위해 다른 필요한 매개 변수에서 정하세요.

샘플로부터 아령 형태 샘플을 모으고,와 여러 동시에 획득될 수 있습니다.

작동 모드 :

터치 스크린을 구성하고 터치 스크린을 통하여 그것을 운영하세요.

나이프 설정 동작을 위한 전자적 수동핸들을 사용하세요.

구조 특성 :

3차원적 기계가공을 위한 XYZA 네 축 시스템을 도입하기. 파이프재를 처리하는데 적합합니다.

파이프의 처리 위치를 제어하기 위한 회전축을 이용하여, 다중 샘플은 동시에 환상관에 만들어질 수 있습니다. 이 프로세스는 컴퓨터와 완전 자동에 의해 제어됩니다.

절단 공구는 물 분무 냉각 성분으로 수랭되며, 그것이 필요에 따라 사용될 수 있습니다.

처리기능 :

아령 모양이 형성된 처리, 다양한 뻗치는 표준 스플라인

비캣 테스트에서 사용된 그것들과 같은 순환 견본을 처리하기.

충격 시험편을 만드는 것과 같은, 직사각형 모양의 시료를 처리하기.

모든 거의 모두 아령 모형들을 거의 지원하기 위해 우리의 회사에 의해 개발된 NC 모델 파일을 사용하세요. 만약 사용자들이 특별한 처리 그래픽을 가지고 있다면, 그들이 모델 파일을 특화하기 위해 우리의 회사와 연락할 수 있습니다.

기술적인 매개 변수 :

다음과 같은 기술적인 매개 변수는 표준 구성이고, 사용자 요구에 따라 맞춤화될 수 있습니다.
